Система автоматизированного производства PractiCAM™ ориентирована на производство изделий для систем вентиляции из листового и рулонного металлов, а также из трубных заготовок. PractiCAM™ работает с плазменными, лазерными и газовыми станками с числовым программным управлением (ЧПУ), а также со штамповочными, спиральными и координатно-вырубными машинами. Программа обладает большими функциональными возможностями для раскроя листового металла, т.е. она ориентирована не только на производство воздуховодов, но и плоских деталей, вывесок, флюгеров, крышных элементов и т.д.
Основные преимущества системы PractiCAM™:
|
Создание воздуховодов любого типа, а также любых других элементов из листового и рулонного металлов и трубных заготовок |
| Библиотеки системы PractiCAM™
очень обширны и не имеют себе равных. Они содержат более 4000 фитингов и более 1600
параметризованных плоских деталей. Несмотря на такое многообразие, библиотеки системы
PractiCAM™ по-прежнему увеличиваются (каждый раз, при загрузке новой
версии нашей программы, вас будут ждать новые элементы). В дополнение к уже существующим библиотекам, мы для вас можем создать столько различных фитингов, плоских деталей и других элементов, сколько пожелаете. Мы сделаем нужные вам детали и вышлем их вам в самые кратчайшие сроки. |
|
|
Совместимость с любым оборудованием |
| Система PractiCAM™ поддерживает множество моделей плазменных, лазерных и газовых станков с ЧПУ, прекрасно взаимодействует с программами управления станком Mach3, Mach4 и Pumotix. Она также может работать со штамповочными, спиральными, координатно-вырубными машинами, трубными резаками и устройствами считывания штрихового кода. Если вашей модели станка в нашей библиотеке ещё нет, то мы в кратчайшие сроки совершенно бесплатно напишем для вас постпроцессор, который свяжет нашу программу с вашим оборудованием. | |
|
Мгновенная и точная смета расходов |
| В ходе вашей работы система PractiCAM™ непрерывно создаёт точную оценку стоимости всех затрат на изготовление деталей. Полный расчёт учитывает стоимость материала, трудозатраты на изготовление деталей, стоимость всех крепёжных элементов (болтов, шурупов, шин, заклёпок и т.д.), а также стоимость различных аксессуаров (лопастей, стержней, заслонок и т.д.). В качестве примера приведены американские таблицы стандарта SMACNA, но вы можете создавать свои собственные нормативные таблицы для расчёта трудозатрат на вашем предприятии с учётом специфики вашего производства. | |
|
Экспорт и импорт информации в общепринятые форматы .dxf, .dwg, .csv и .json для связи с программными продуктами компаний 1С, Microsoft, Autodesk |
| Вся информация о затраченном металле, расходных материалах и
комплектующих, содержащаяся в системе PractiCAM™, может быть переведена в файл формата .csv, который поддерживается программами 1С:Бухгалтерия и Microsoft Excel. Это даёт возможность провести расчёт стоимости всех ваших изделий с помощью бухгалтерских программ. Система PractiCAM™ умеет работать с файлами форматов .dxf и .dwg, что позволяет импортировать чертежи из программ AutoCAD и Компас, а также экспортировать в эти программы карты раскроя, выкройки фитингов и плоских деталей. |
|
|

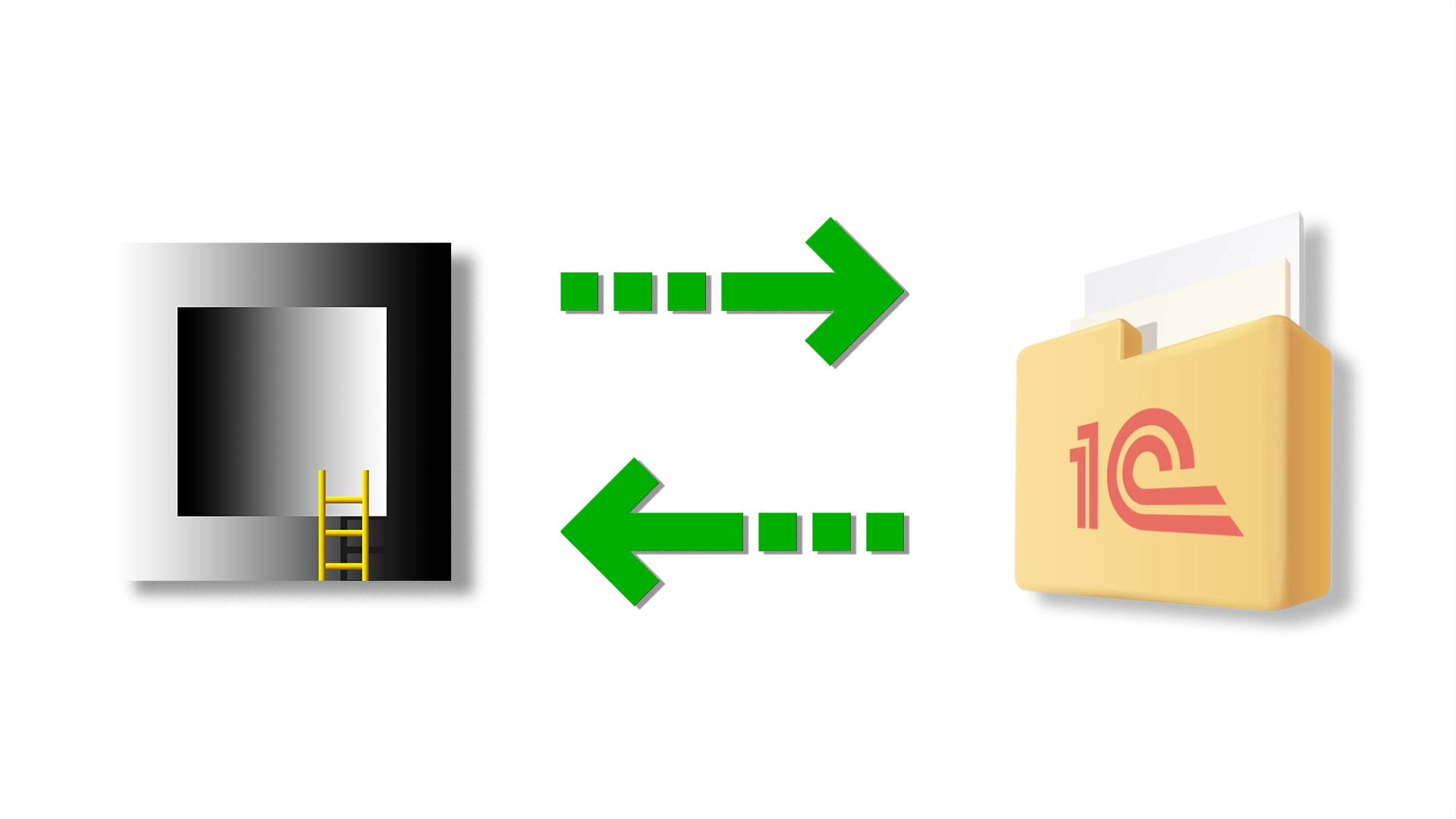

Импорт заказов из программы 1С:Бухгалтерия |
| В программе 1С:Бухгалтерия можно формировать заказы на резку фитингов, указывая их наименования, количество, материал, технологические параметры, наименования припусков и т.д., и пересылать их в систему PractiCAM™. Получив заказ, система PractiCAM™ автоматически находит указанные фитинги в своих библиотеках, применяет к ним заданные параметры и раскладывает их выкройки на листы металла. После проведения автоматической укладки генерируются управляющие команды для вашего оборудования, а также различные отчёты и этикетки. | |
|
Экономия металла |
| Существует возможность использования остатков листового металла, пригодных для вырезания из них каких-либо изделий, и максимального использования площади листа. Для этого добавлен функциональный модуль "Склад", позволяющий, после проведения укладки на листы металла деталей основной работы, автоматически добавлять на неиспользованное место плоские детали из заранее созданного списка. | |
|
Возможность автоматической укладки изделий с применением совмещённого реза |
| В PractiCAM™ существуют два варианта автоматической укладки изделий: обычная укладка и укладка с совмещённым резом для изделий, которые можно объединить по одной из сторон. | |
|
Полностью русифицирована |
| Помимо русского языка, система PractiCAM™ переведена на английский, французский, испанский, китайский и корейский языки. | |
|
Различные виды припусков |
| Припуски (коннекторы, замки, стыки, швы) и насечки, содержащиеся в большом количестве в библиотеках системы PractiCAM™, могут быть созданы в любой геометрической форме, полностью параметризованы и доступны для редактирования. Графический редактор предоставляет широкие возможности для создания и редактирования припусков и насечек. | |
|
Создание отчётов |
| Система PractiCAM™ предоставляет вам широкий выбор типовых
шаблонов для отчётов. Дополнительно к этому, вы можете создавать свои собственные формы отчётности в любом удобном формате и с любым типом макета. Главным является то, что в отчёте вы можете сообщить любую информацию, содержащуюся в системе PractiCAM™. |
|
|
Создание этикеток |
| Маркировать детали в системе PractiCAM™ легко и удобно. Вашему вниманию предоставляются различные шаблоны этикеток, но если они вас чем-то не устраивают, то вы можете создать свой собственный шаблон. Добавляйте любую информацию на свои этикетки: логотип вашей организации, штрих-коды, 3D-изображения деталей, любые интересующие вас параметры деталей; редактируйте эти надписи любым стилем и размером шрифта. Вы можете сделать этикетку для любого фитинга и плоской детали. | |
|
Полезные спецификации |
| Спецификации (СНиПы) системы PractiCAM™ позволяют задать все особенности ваших производственных стандартов при работе с различными изделиями, дают возможность унифицировать производство, автоматизировать ввод изделий для изготовления и сократить количество ошибок при вводе данных, увеличивая тем самым вашу производительность, а вместе с ней и прибыль. Вы можете создать свои собственные правила производства изделий, которые используются на вашем предприятии. | |
|
Наличие библиотек двустенных фитингов |
| В системе PractiCAM™ созданы библиотеки двустенных фитингов. Такие фитинги используют в случаях, когда необходимо повысить уровень тепло- и шумоизоляции. Для каждого двустенного фитинга можно вырезать изоляцию, которая укладывается между его стенками. | |
|
Возможность ручной и автоматической сегментации для изделий большого размера |
| Система PractiCAM™ позволяет сегментировать (разбивать на отдельные составные части) изделия большого размера, которые не помещаются на листе металла. Вы можете сами задавать правила сегментации для каждого изделия или доверить этот процесс программе. |
Преимущества нашей технической поддержки:
- Лучшее сопровождение продукта — по просьбе пользователей разрабатываем и добавляем новые программные модули, создаём новые фитинги и параметрические плоские детали, добавляем к уже существующим новые способы раскроя фитингов.
- Бесплатное обучение работе с программой.
- Регулярное обновление PractiCAM™ — новый релиз выходит не реже 1 раза в 2 недели.
- Разработка и добавление новых этикеток и отчётов, размещение на них информации, необходимой пользователю.
В настоящее время разработана новая версия программы PractiCAM™. Основным её отличием является то, что теперь программа разбита на множество функциональных модулей, которые можно включать и выключать в различных сочетаниях, уменьшая или увеличивая набор функций, выполняемых программой. В зависимости от количества включенных модулей формируется цена на программу. PractiCAM™ по-прежнему можно приобрести целиком со всеми его возможностями, но также можно купить либо один из стандартных пакетов программы (каждый из которых является усечённой версией системы PractiCAM™), либо стандартный пакет с дополнительными опциями.
Стандартные пакеты PractiCAM™:

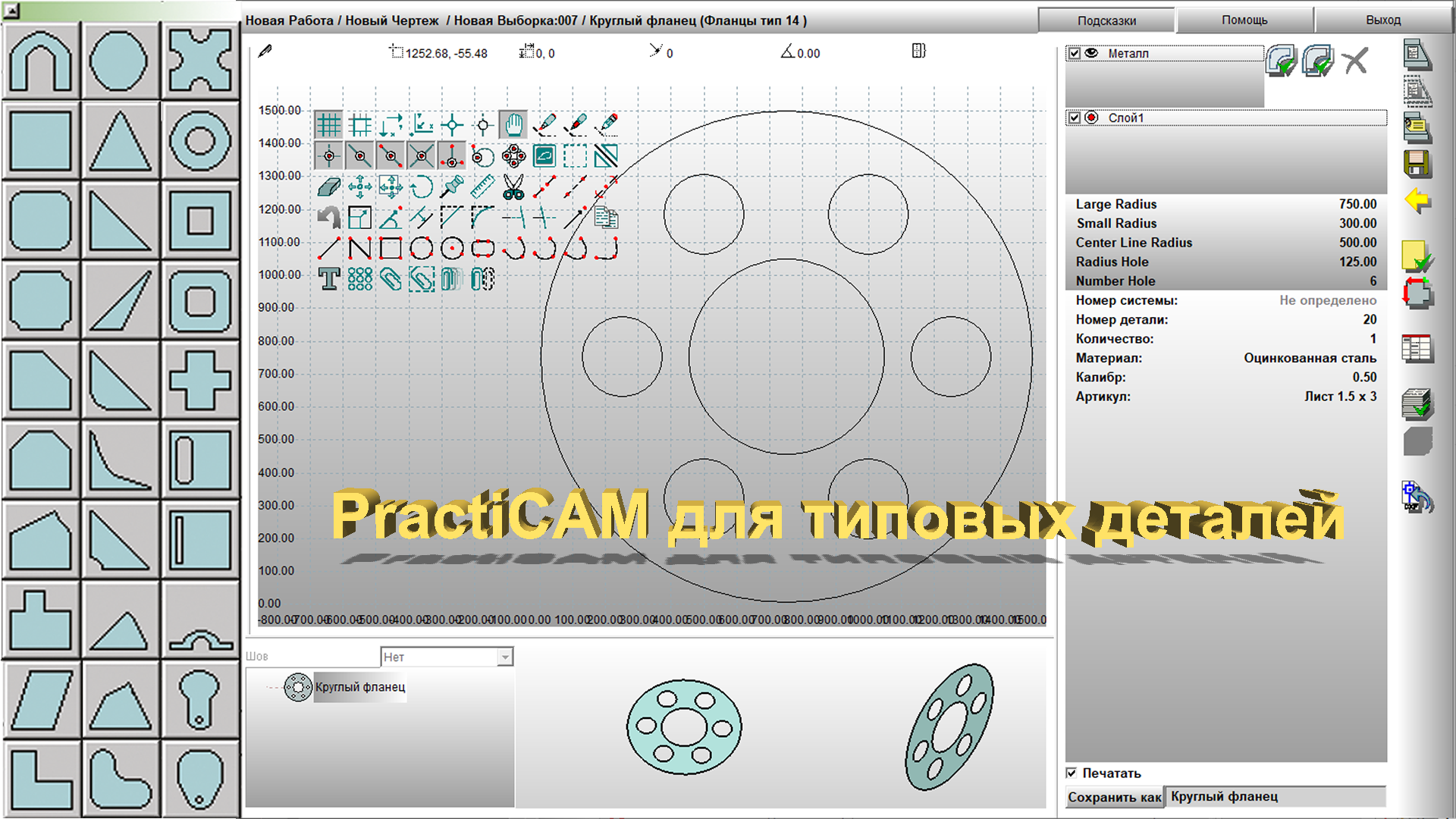

PractiCAM™ для типовых деталей.
Данный пакет позволяет пользователю:
- Использовать библиотеки параметрических плоских (двумерных) деталей, создавать плоские детали с помощью графического редактора.
- Работать с графической моделью детали, задавать размеры, материал и толщину.
- Использовать несколько слоёв при создании детали.
- Создавать библиотеку используемых материалов с указанием толщины материала и типа (лист, рулон).
- Импортировать файлы с расширением .dxf, .dwg (системы AutoCAD, Компас и т.д.).
- Применять автоматическую укладку деталей на листы металла с использованием различных алгоритмов, в том числе, и совмещённого реза.
- Укладывать детали на листы металла вручную.
- По результатам укладки формировать и выводить на печать карты укладки.
- По результатам укладки автоматически формировать последовательность управляющих (CNC) команд для резака.
- Задавать параметры резака (размеры стола, позиционирование и
ориентация стола, размер и форма реза на входе и реза
на выходе, скорости реза и холостого хода, компенсация на рез, автоматическая расстановка перемычек на деталях, высота перемещения горелки). - Задавать вручную начальную точку резки детали, направление обхода детали (по часовой или против часовой стрелки), очерёдность резки деталей.
- Определять способ передачи на резак управляющих команд (через файл или СОМ-порт).
- Осуществлять импорт/экспорт файлов с расширением .pmx (файлы программы PractiCAM™).
PractiCAM™ для вентиляции.
Данный пакет позволяет пользователю:
- Использовать библиотеки фасонных изделий (фитингов).
- Работать с трёхмерной графической моделью фитинга, задавать размеры, припуски, материал, определять способ раскроя фитинга.
- Работать с библиотекой аксессуаров фитингов, задавать заслонки, рёбра жёсткости, стяжки, поворотные лопасти.
- Использовать различные маркирующие выемки, автоматически формировать линии гиба, создавать маркирующие линии.
- Создавать библиотеку используемых материалов с указанием толщины материала и типа (лист, рулон).
- Создавать библиотеку используемых припусков (коннекторы, замки, стыки).
- Применять автоматическую укладку выкроек изделий на листы металла с использованием различных алгоритмов, в том числе, и совмещённого реза.
- Укладывать выкройки изделий на листы металла вручную.
- По результатам укладки формировать и выводить на печать карты укладки.
- По результатам укладки автоматически формировать последовательность управляющих (CNC) команд для резака.
- Задавать параметры резака (размеры стола, позиционирование и
ориентация стола, размер и форма реза на входе и реза
на выходе, компенсация на рез). - Определять способ передачи на резак управляющих команд (через файл или СОМ-порт).
- Автоматически сегментировать (разрезать на части) выкройки большого размера.
- Автоматически добавлять припуски при сегментации выкроек.
- Создавать и редактировать припуски, соединяющие сегментированные части выкроек.
- Создавать таблицы для пересчёта параметров сечения фитингов и применять их при создании фитингов.
- Осуществлять импорт/экспорт файлов с расширением .pmx (файлы программы PractiCAM™).
Обратите внимание! Если вашему станку в качестве управляющей программы для раскроя изделий нужны не файлы с CNC-командами (G-кодами), а файлы с расширением .dxf, то вам необходима комплектация "PractiCAM для вентиляции с экспортом чертежей формата .dxf".
PractiCAM™ Классика.
Данный пакет позволяет пользователю:
- Использовать библиотеки фасонных изделий (фитингов).
- Использовать библиотеки параметрических плоских (двумерных) деталей, создавать плоские детали с помощью графического редактора.
- Импортировать файлы с расширением .dxf, .dwg (системы AutoCAD, Компас и т.д.).
- Работать с трёхмерной графической моделью фитинга и с графической моделью плоской детали, задавать размеры, припуски, материал, толщину материала, определять способ раскроя фитинга.
- Использовать несколько слоёв при создании детали.
- Работать с библиотекой аксессуаров фитингов, задавать заслонки, рёбра жёсткости, стяжки, поворотные лопасти.
- Использовать различные маркирующие выемки, автоматически формировать линии гиба, создавать маркирующие линии.
- Создавать библиотеку используемых материалов с указанием толщины материала и типа (лист, рулон).
- Создавать библиотеку используемых припусков (коннекторы, замки, стыки).
- Применять автоматическую укладку выкроек изделий на листы металла с использованием различных алгоритмов, в том числе, и совмещённого реза.
- Укладывать выкройки изделий на листы металла вручную.
- По результатам укладки формировать и выводить на печать карты укладки.
- По результатам укладки автоматически формировать последовательность управляющих (CNC) команд для резака.
- Задавать параметры резака (размеры стола, позиционирование и
ориентация стола, размер и форма реза на входе и реза
на выходе, компенсация на рез). - Определять способ передачи на резак управляющих команд (через файл или СОМ-порт).
- Автоматически сегментировать (разрезать на части) выкройки большого размера.
- Автоматически добавлять припуски при сегментации выкроек.
- Создавать и редактировать припуски, соединяющие сегментированные части выкроек.
- Создавать таблицы для пересчёта параметров сечения фитингов и применять их при создании фитингов.
- Осуществлять импорт/экспорт файлов с расширением .pmx (файлы программы PractiCAM™).
Перечень дополнительных опций (возможностей программы) для пакетов приведён в таблице.
Если вы хотите узнать подробнее о PractiCAM™, то мы можем в
удобное для вас время, совершенно бесплатно, провести демонстрацию работы программы
при помощи Skype или Team Viewer, заодно ответив на все ваши вопросы. Также, совершенно бесплатно, мы можем
написать постпроцессор специально для вашего контроллера станка и активировать вам PractiCAM™ на 1
месяц, чтобы вы смогли оценить все возможности нашей программы непосредственно в
работе.
Всё, что для этого нужно — позвонить нам или написать на
электронную почту, либо оставить ваши контактные данные, заполнив следующую форму:

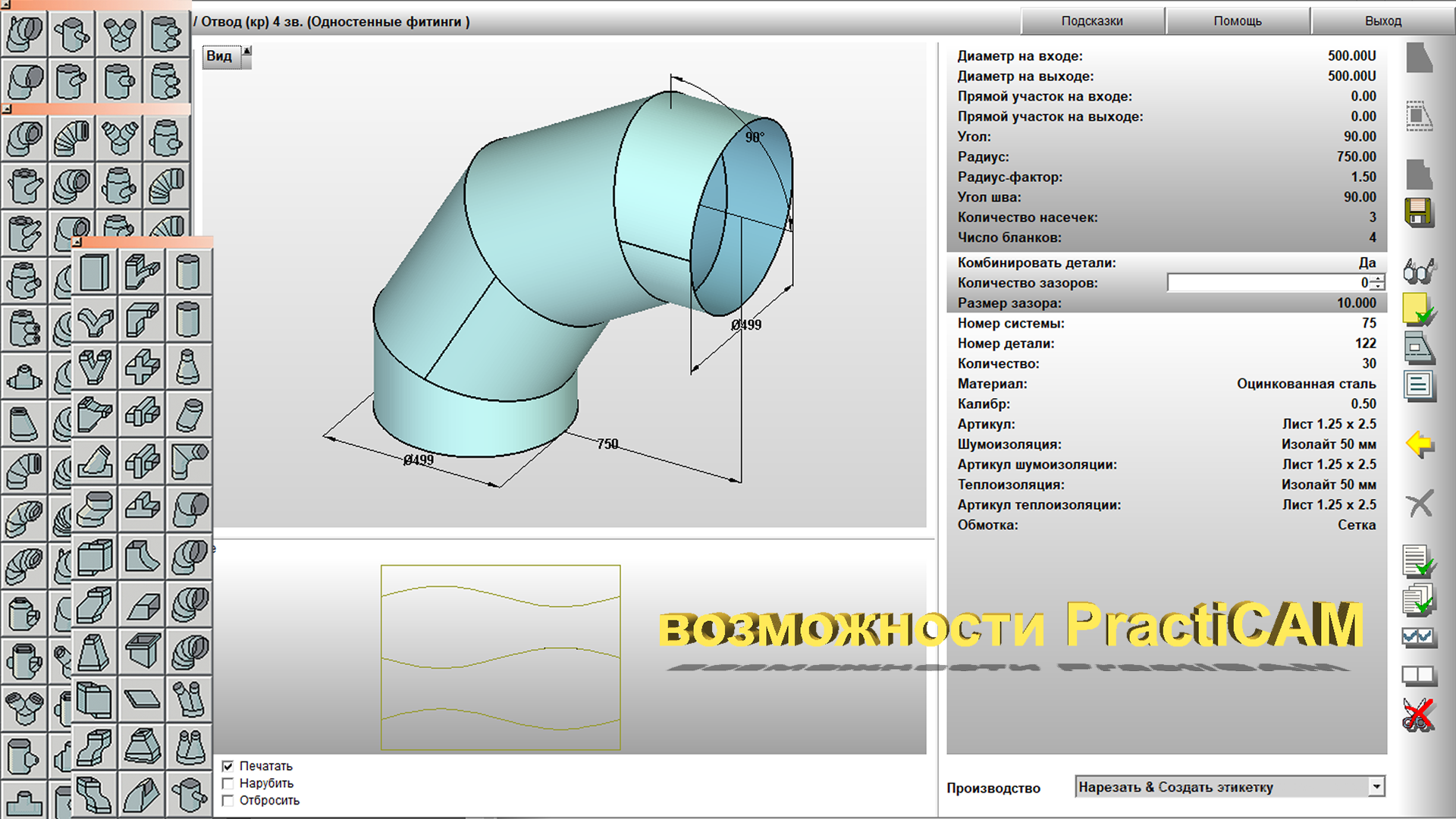

Видеопрезентация PractiCAM
Видеопрезентация PractiCAM для типовых деталей
Скачать демоверсию
PractiCAM (Windows 64 бита)
